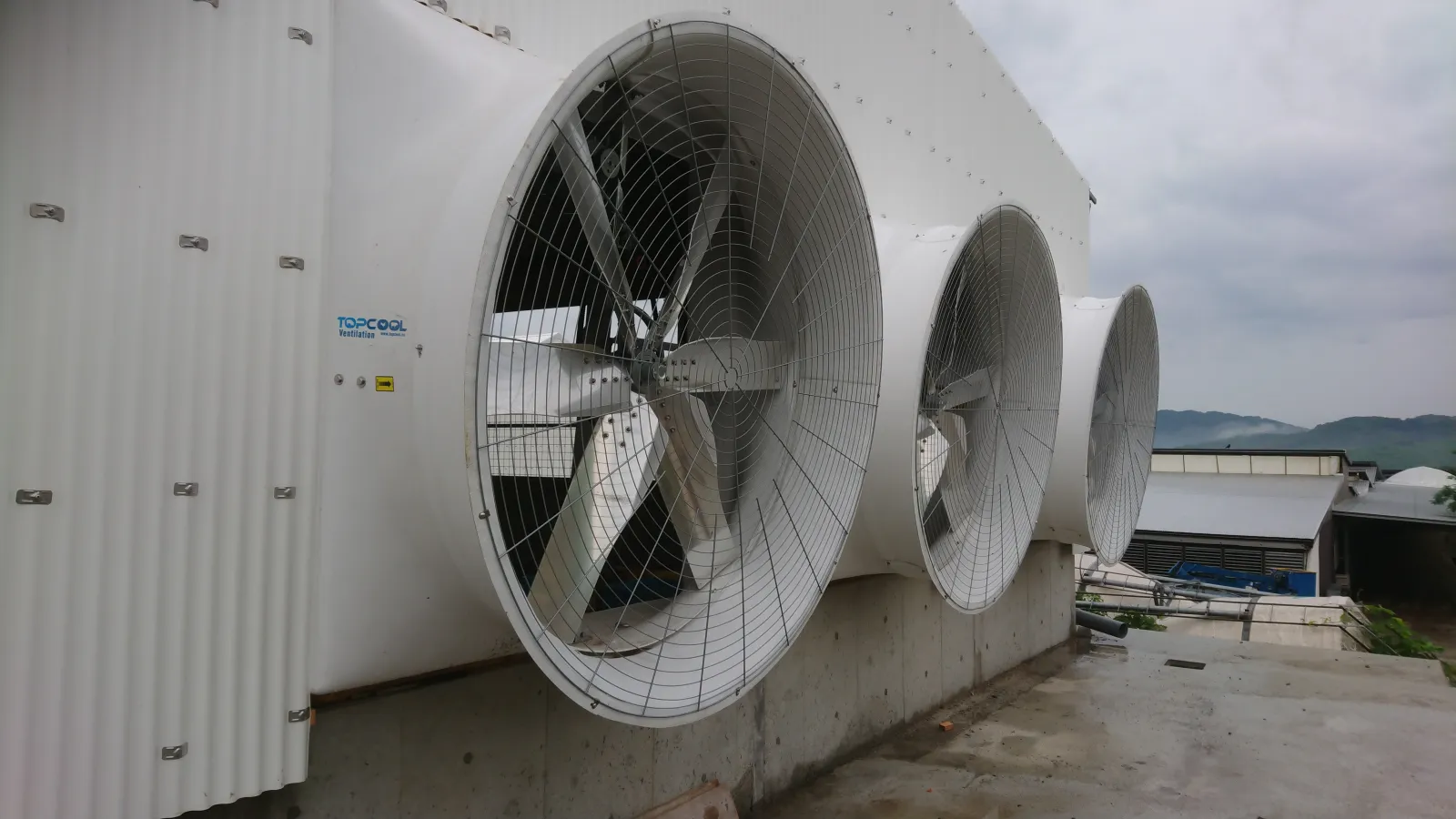

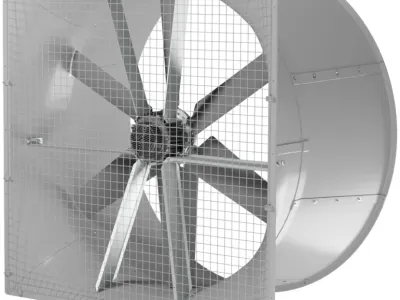

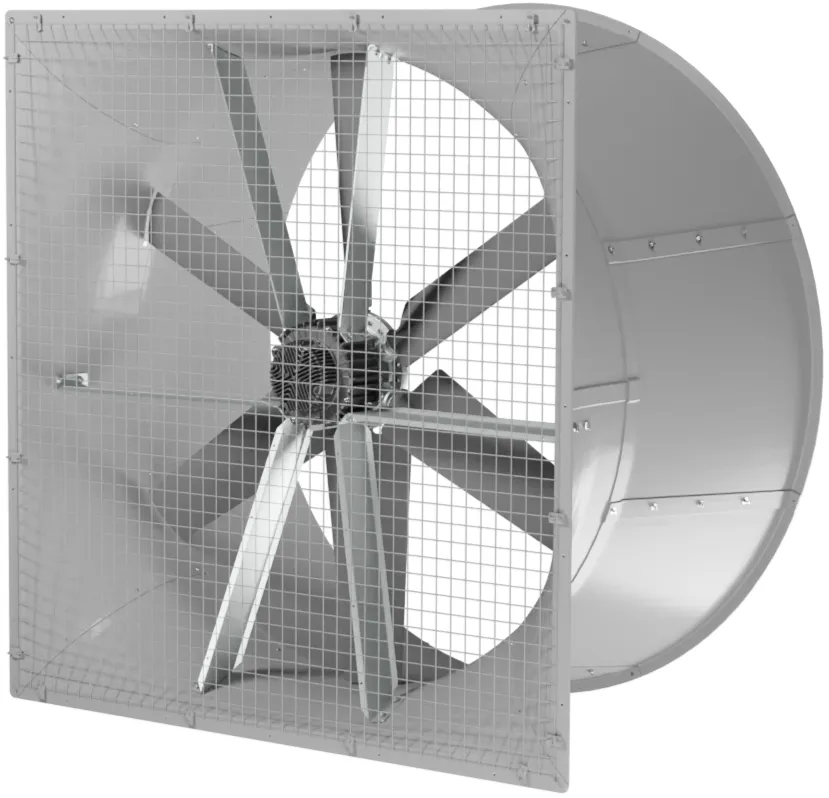

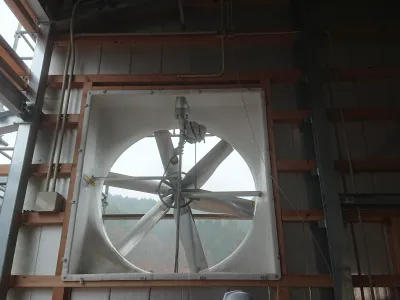

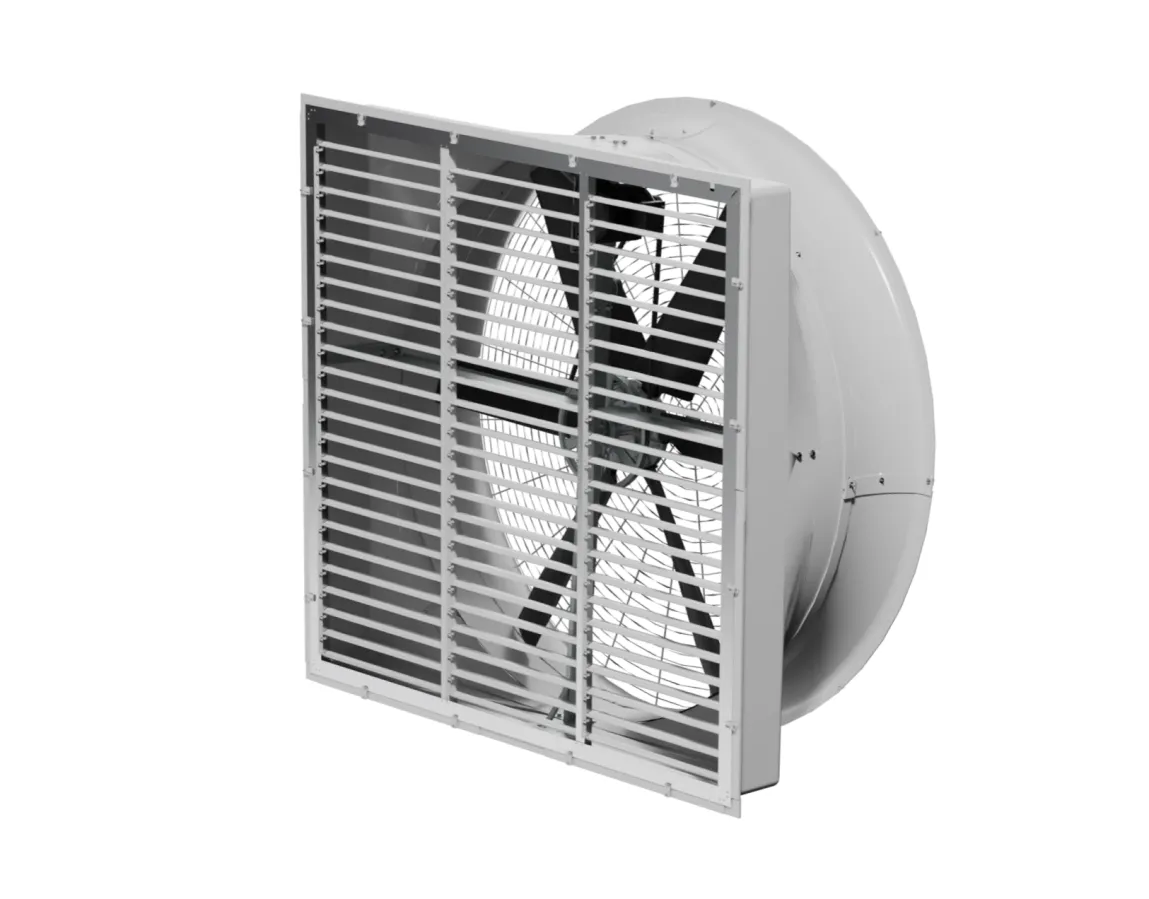

畜舎にこもった空気を力強く外へ出す、酪農・畜産向けの排気ファンです。
湿気や臭い、ガスを排出して新鮮な空気を絶えず取り込み、一年を通して快適な環境を保ちます。
特長と利点
畜舎の空気をしっかり入れ替え

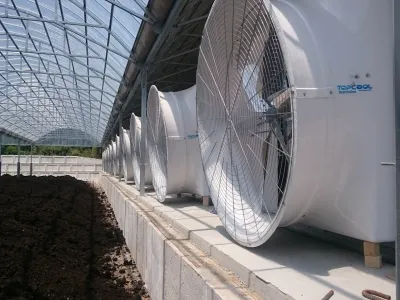

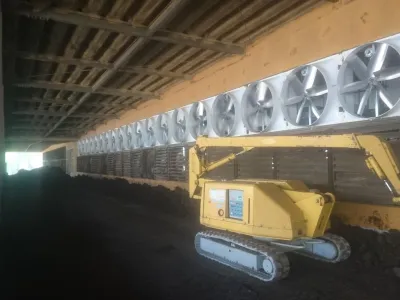

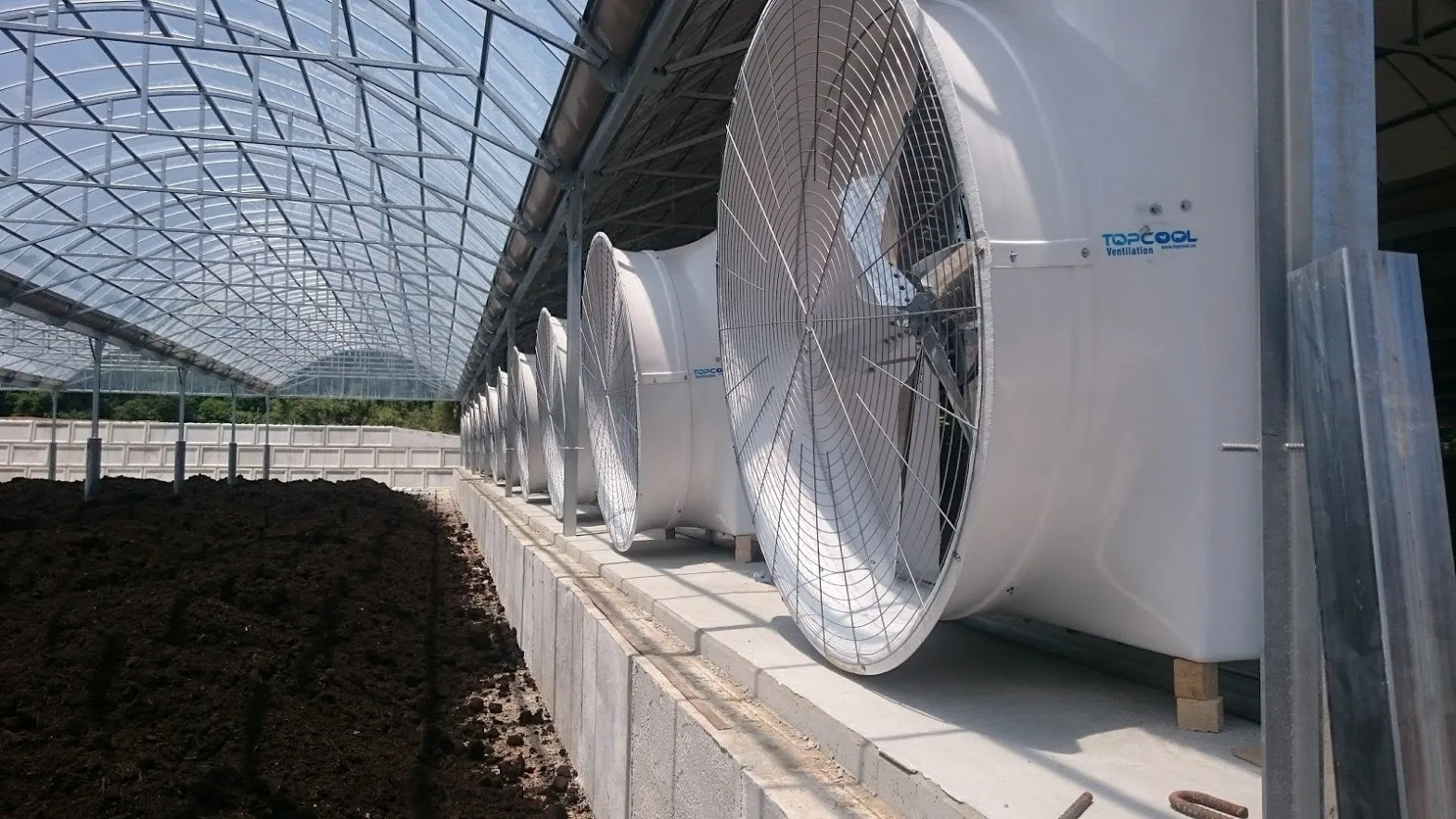

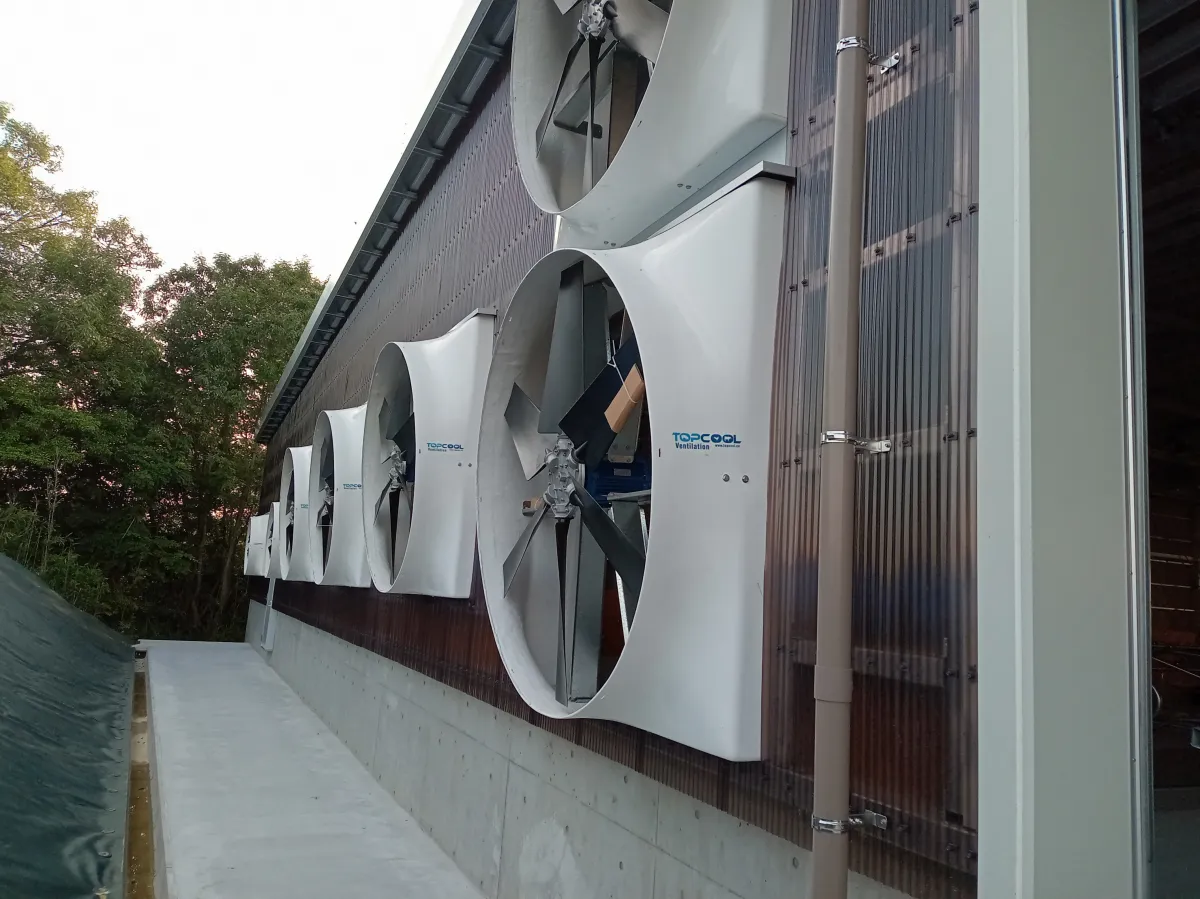

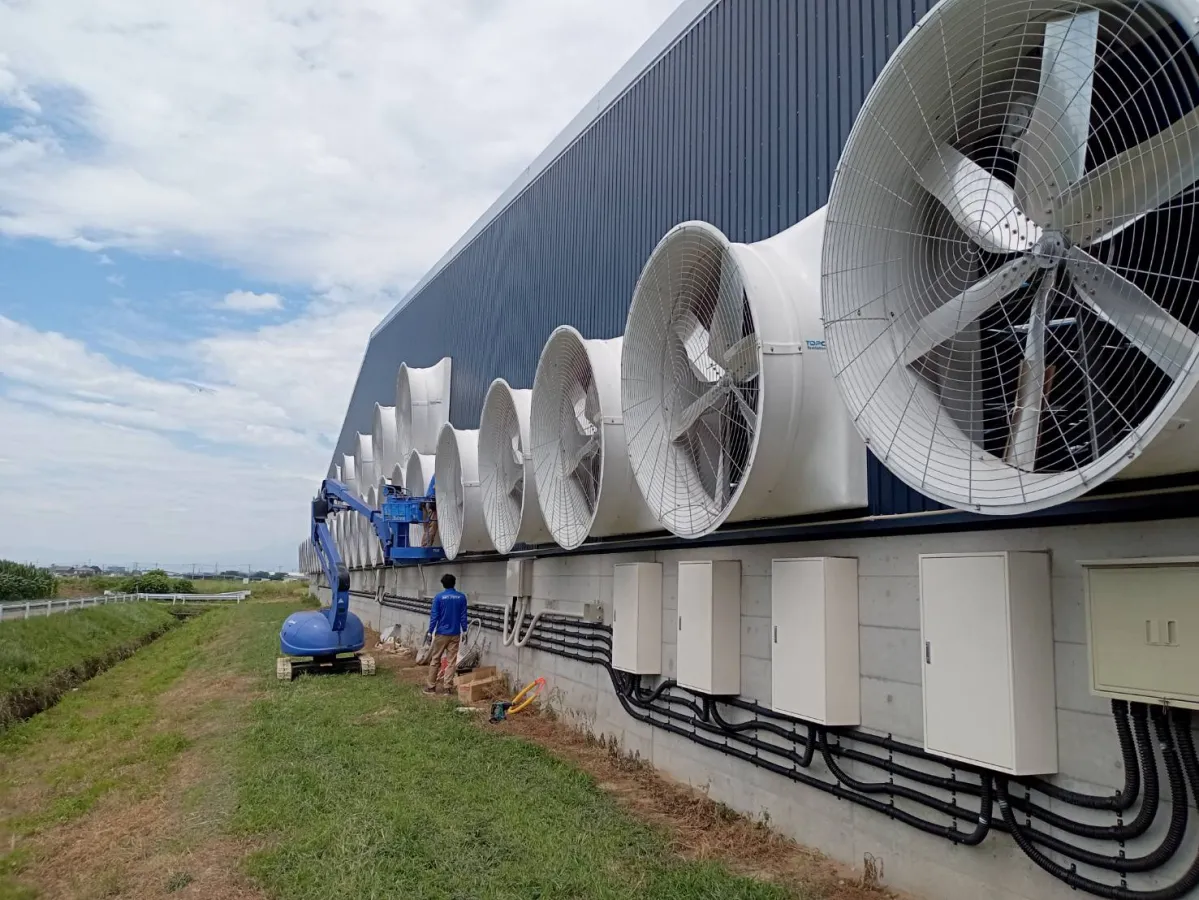

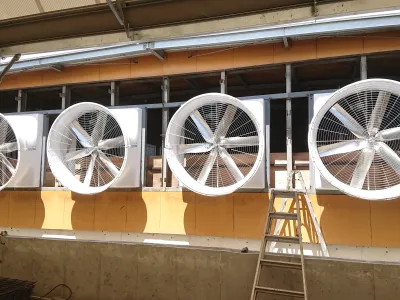

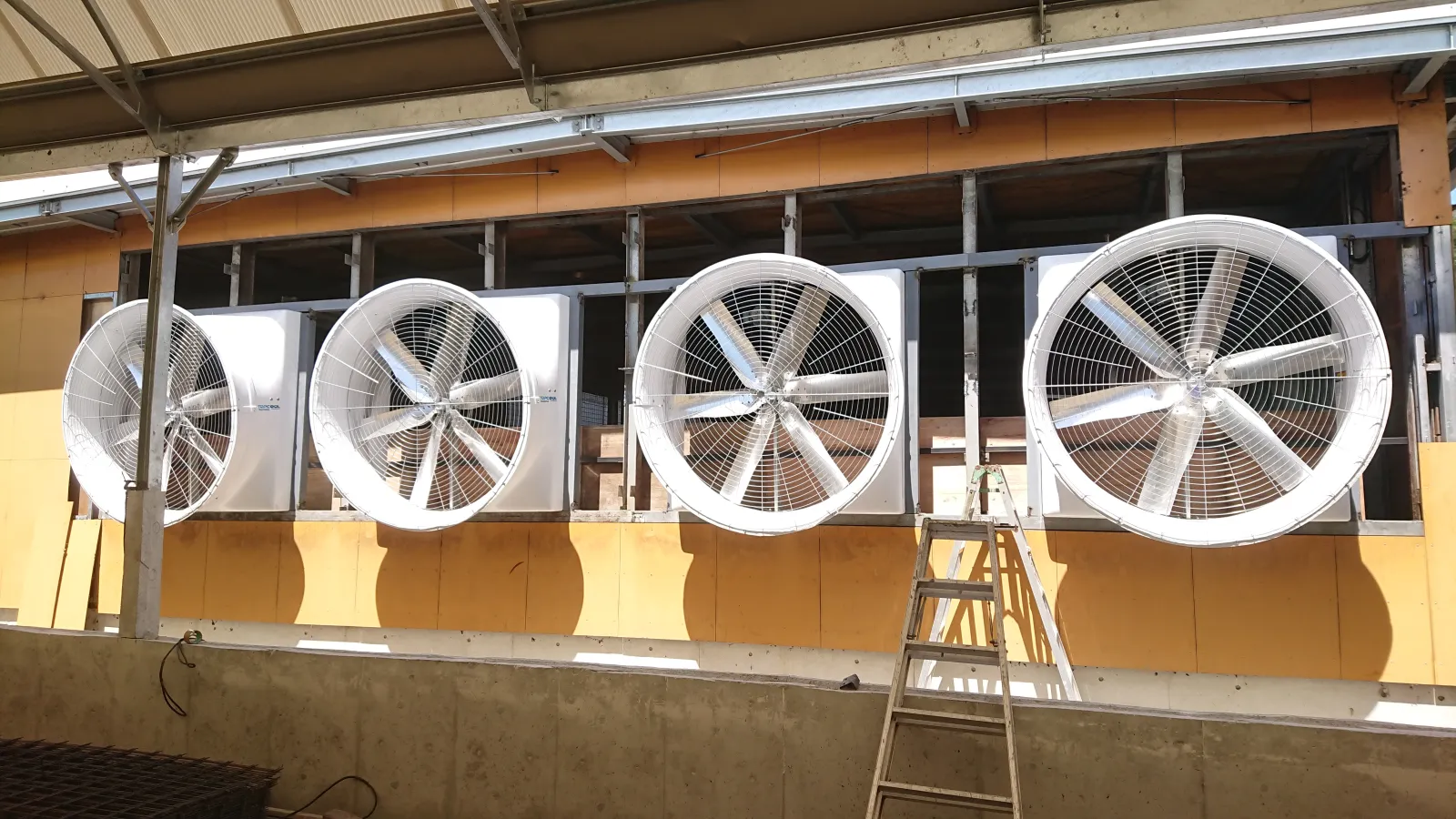

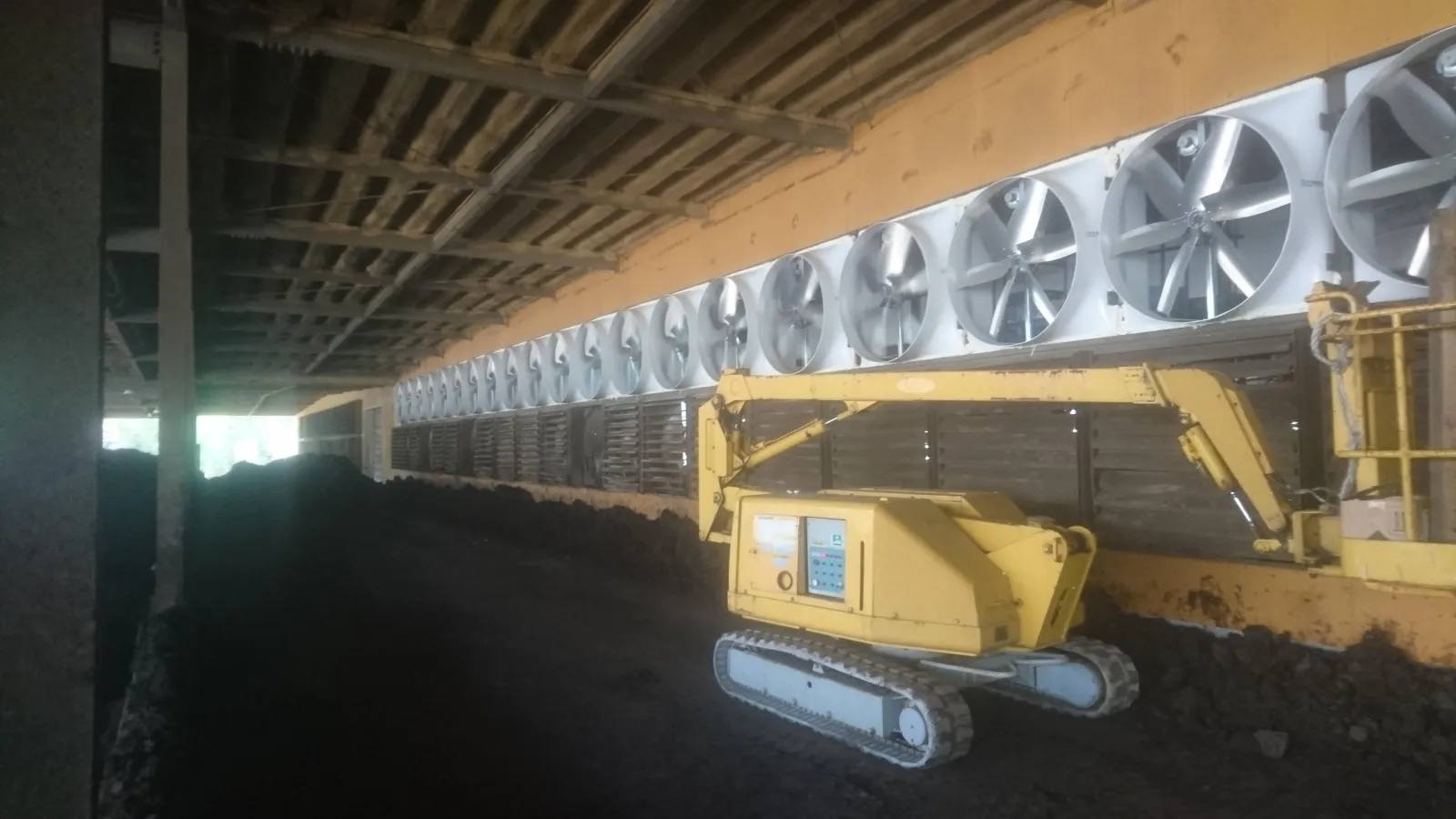

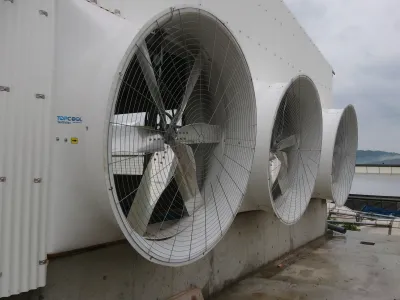

湿気・臭い・ガスを排出し、壁や天井の結露を抑えます。トンネル換気・クロス換気の牛舎や鶏舎に。
12〜84インチ（305〜2,130mm）のサイズから、畜舎に合ったものを選べます。

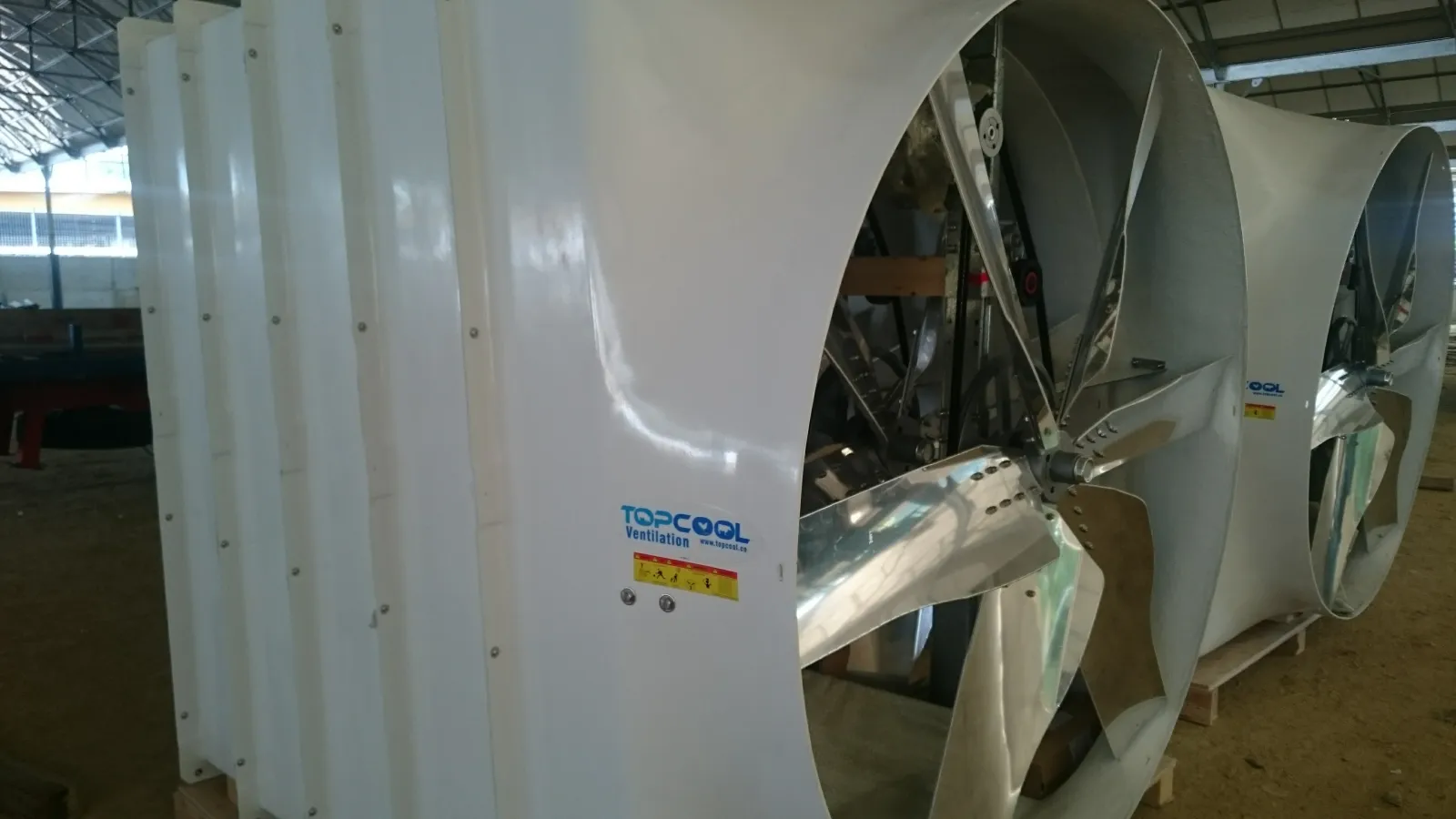

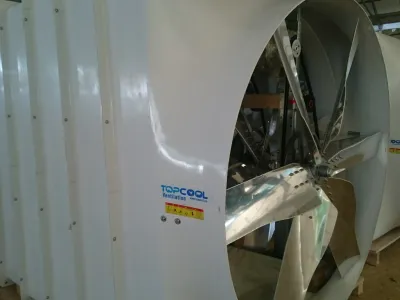

錆びにくく、丈夫なハウジング
ハウジングは耐久性の高いFRP複合材で、紫外線に強く腐食しません。
金具はステンレス製。厳しい畜舎の環境でも、長く安定して働きます。
選べる駆動方式と省エネ
ベルトドライブとダイレクトドライブから選べます。羽根はダイレクトドライブ全機種と72〜84インチのベルトドライブがナイロン、そのほかのベルトドライブがアルミです。
ECモーター搭載機は、0-10V信号やModbusによる回転数制御で電力を節約できます。
メンテナンスと拡張性

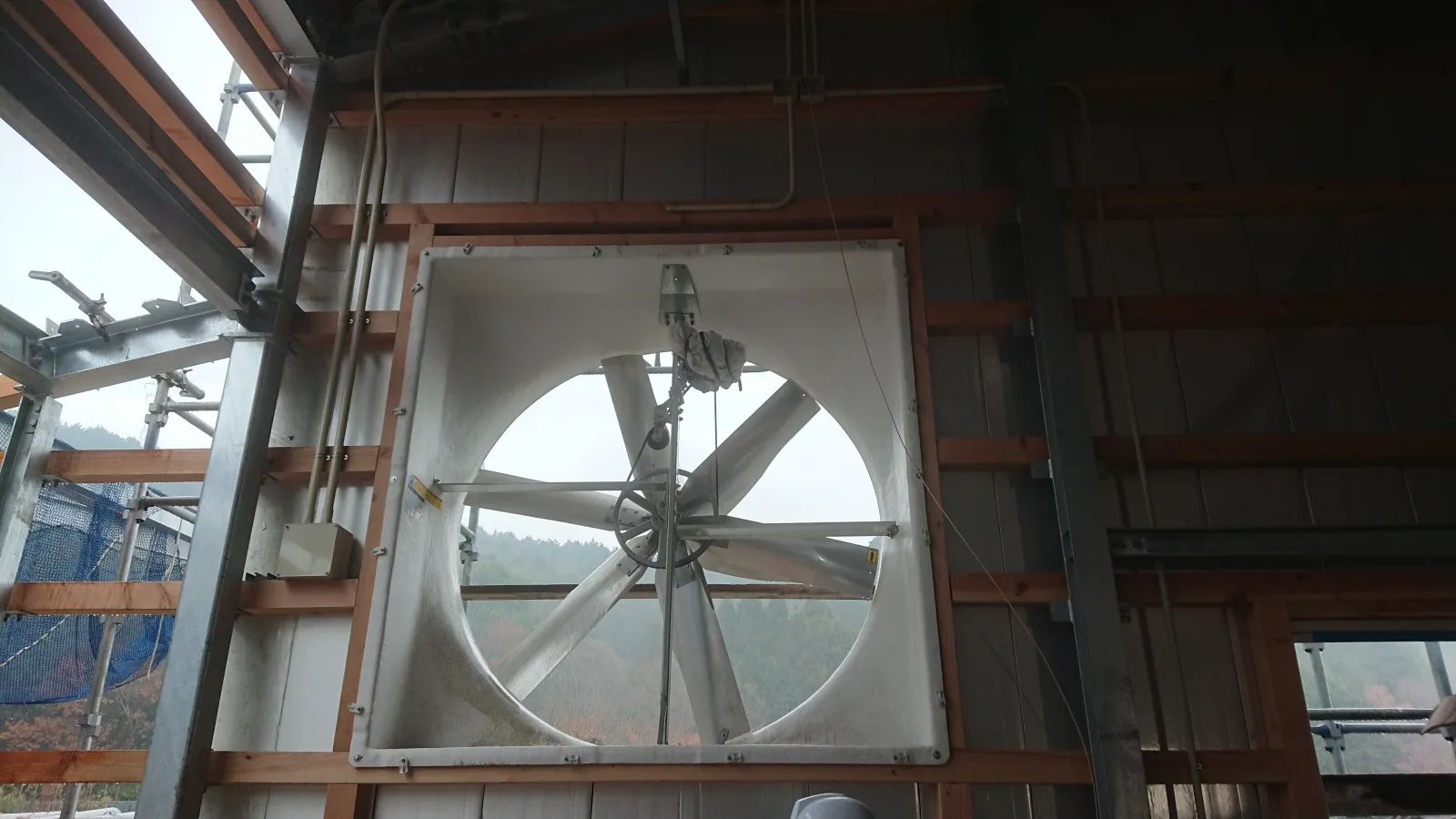

ベルトはファンの部品を外さずに素早く交換できます。モーターはcULusまたはCE認証品です。
標準のPVCシャッターを断熱ロールアップドアに替えると、風量と効率が上がります。各種シャッターや冬季用アクセサリーも用意しています。
仕様
| モデル | 駆動 | 電源 | モーター出力 （kW） |
風量（m³/h） 静圧25Pa |
消費電力（W） 静圧25Pa |
||
|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | ||||
| 36（915mm） | BD | 三相 | 1.1 | 17,620 | 16,260 | 1,017 | 1,029 |
| DD | 三相 | 1.1／0.75† | 21,460 | 20,388 | 934 | 863 | |
| 55（1,400mm） | BD | 三相 | 1.1 | 37,340 | 31,410 | 1,158 | 1,216 |
| DD* | 三相 | 1.1 | 33,278 | 33,279 | 938 | 937 | |
| 72（1,830mm） | BD | 三相 | 2.2 | 71,310 | 73,249 | 2,489 | 2,507 |
| DD* | 三相 | 2.2 | 58,586 | 58,587 | 1,734 | 1,733 | |
| 80（2,030mm） | DD* | 三相 | 3.0 | 88,668 | 88,668 | 2,084 | 2,088 |
| 84（2,130mm） | BD | 三相 | 4.0 | 99,170 | 99,472 | 3,144 | 3,131 |
- BD：ベルトドライブ DD：ダイレクトドライブ
- * ECモーター（0-10VDC／Modbusによる回転数制御付き）。表の値は回転数90%時。単相仕様もあります。
- † 50Hz仕様は1.1kW、60Hz仕様は0.75kWです。
- 性能はAMCA 210-16規格に基づく試験値です。消費電力はカタログの効率値から計算しています。
- 60Hzの値はカタログのCFM値をm³/hに換算しています（静圧0.1インチ水柱≒25Pa）。
- 静圧0Pa・50Paでの性能や、ほかのモーター構成についてはお問い合わせください。
- 12〜36インチ（305〜915mm）の小型モデルもあります。
- 保証：ファン全体3年（ベルト・テンショナーを除く）、羽根5年、ハウジング10年。
寸法（mm）
| モデル | 36 | 55 | 72 | 80 | 84 |
|---|---|---|---|---|---|
| 羽根径 | 915 | 1,400 | 1,830 | 2,030 | 2,130 |
| A | 1,210 | 1,585 | 2,080 | 2,300 | 2,300 |
| B | 1,200 | 1,610 | 2,070 | 2,300 | 2,300 |
| C | 1,100 | 1,690 | 2,140 | 2,340 | 2,600 |
| D | 750 | 920 | 1,050 | 1,210 | 1,060 |
| E | 590 | 610 | 700 | 460 | 700 |
| F | 240 | 240 | 300 | − | 300 |
| G | 1,120 | 1,500 | 1,970 | 2,200 | 2,210 |
| H | 1,120 | 1,520 | 1,970 | 2,200 | 2,190 |
